CAD中十字光標為什么是傾斜的

在CAD繪圖過程中，十字光標突然呈現傾斜狀態是用戶經常遇到的界面異常問題。當常規的正交光標變?yōu)榉穷A(yù)期角度顯示時，不僅影響視覺判斷，更可能導致坐標輸入誤差。本教程將深入解析光標傾斜現象背后的坐標系變換機制，幫助您快速診斷問題根源并通過三種有效方法恢復標準光標方向，確保繪圖精度與效率不受影響。

問題描述：

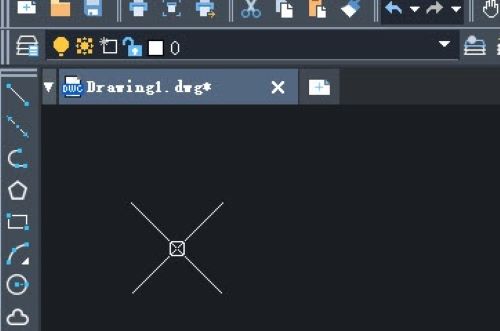

繪圖區上的十字光標變成了斜向的，而不是平時的垂直十字是什么原因，怎樣調整回來？

原因分析：

CAD中能將光標傾斜有三種情況：

1.創建用戶坐標，將坐標進行了旋轉，十字光標跟隨坐標旋轉；

2.坐標不變，將捕捉的角度進行改變，十字光標傾斜，光標十字線垂直；

3.坐標不變，光標十字線不垂直，設置了等軸測捕捉的緣故。

將坐標圖標和十字光標方向進行對比，就能區分這三種情況。

解決方案：

1.當坐標系和十字光標都傾斜的情況，輸入命令【PLAN】，即可將坐標系擺正，十字光標跟隨擺正。

2.當坐標系正常，僅十字光標傾斜的情況，輸入命令【SNAPANG】，回車，將其值設置為“0”。

3.當光標十字線不垂直，輸入命令【DSETTINGS】，在“草圖設置”對話框，將【捕捉和柵格-矩形捕捉】勾選。

本文的分享就到這里，希望能為你提供實用的信息。感謝你的耐心閱讀，歡迎留言交流！
