CAD中多段線為什么顯示空心

在CAD繪圖過程中，多段線通常是實心顯示的，若出現空心情況，會影響繪圖的視覺效果和后續工作。這可能是由顯示設置錯誤、視圖角度問題或打印設置不當?shù)榷喾N原因?qū)е碌?。下面將為你詳細分析這些原因及相應的解決方法。

問題描述：

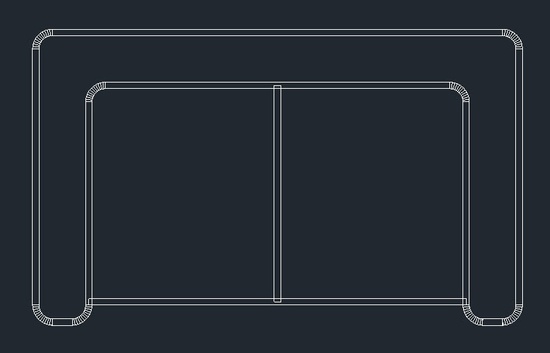

圖紙的【FILLMODE】變量是打開的，也沒有處于著色模式，但多段線會顯示空心

原因分析：

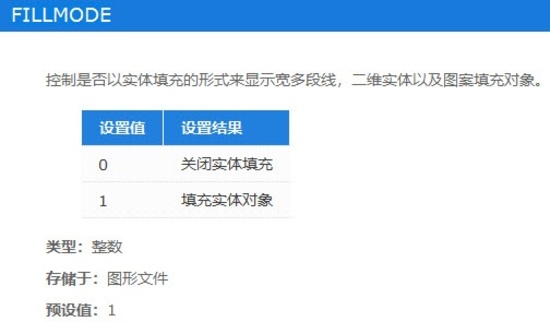

系統變量【FILLMODE】控制實體填充的顯示。

視圖著色模式原因，在【三維線框】和【消隱】模式下，多段線顯示為空心。

視圖方向為三維視圖，多段線顯示空心。

解決方案：

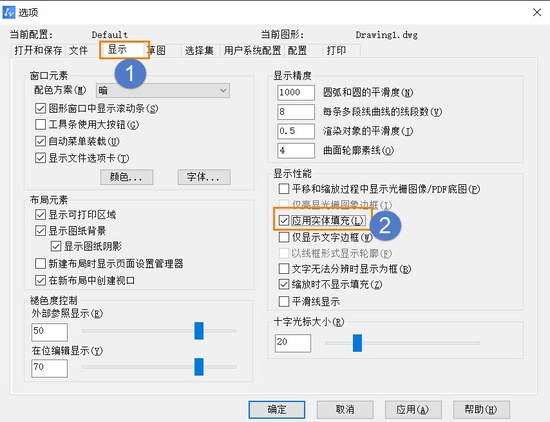

1.點擊菜單【工具-選項】（【OPTIONS】命令），回車打開選項對話框，在【顯示】菜單勾選【應用實體填充】，點擊菜單【視圖-重生成】，刷新圖形顯示。

2.點擊菜單【視圖-著色-二維線框】，調整著色模式。

3.點擊菜單【視圖-三維視圖-俯視】，調整視角。

以上就是相關內容的梳理，但愿能給您帶來一些幫助。感謝你的認真閱讀，如有任何想法，歡迎隨時溝通交流！
