CAD怎樣調整角度標注的單位

在 CAD 繪圖過程中，角度標注是精準表達圖形形狀和位置關系的關鍵要素。然而，不少繪圖者會遇到這樣的困擾：繪制完成的角度標注，其單位格式并非自己所期望的。當從外部獲取圖紙時，發現角度標注單位與自身使用的不匹配，這不僅影響對圖紙的快速解讀，還可能在后續設計修改中造成誤解。其實，CAD 軟件提供了便捷的設置方式，能夠輕松調整角度標注單位。接下來，就為大家詳細介紹具體的操作方法與步驟 。

問題描述：

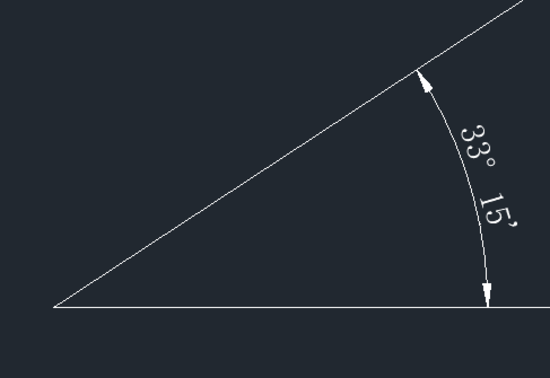

如何設置角度標注的單位（十進制，度分秒，弧度）？

步驟指引：

1.角度標注單位在標注樣式里進行設置，具體操作如下：

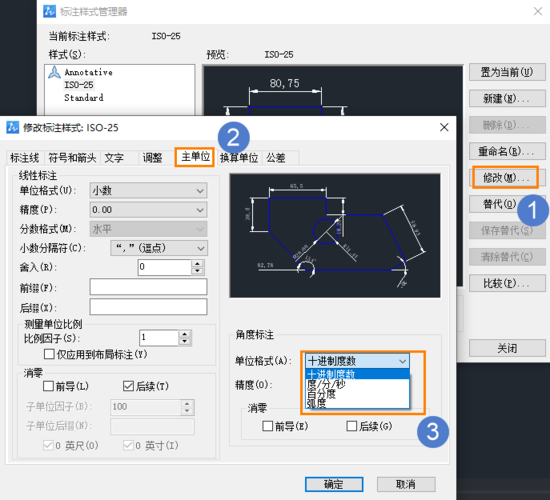

2.點擊菜單【格式-標注樣式】（快捷鍵【D】），打開標注樣式對話框；

3.選擇標注樣式名稱，點擊【修改】按鈕；

4.在【主單位】頁面，【角度標注-單位格式】里選擇單位，【確定】保存，再進行角度標注時就是設定的單位。

文章的內容到這里就結束了，希望能對你有所啟發。感謝你的關注與閱讀，歡迎在下方留言，我們一起交流學習！
